一、鋅鎳合金電鍍概述

鋅鎳合金電鍍是一種先進的金屬表面處理技術，通過在基體金屬表面電沉積鋅鎳合金層來提供優異的防腐蝕保護。與傳統的鍍鋅工藝相比，鋅鎳合金鍍層具有更高的耐腐蝕性、更好的機械性能和更長的使用壽命，已成為汽車、航空航天、電子和軍工等領域的重要表面處理技術。

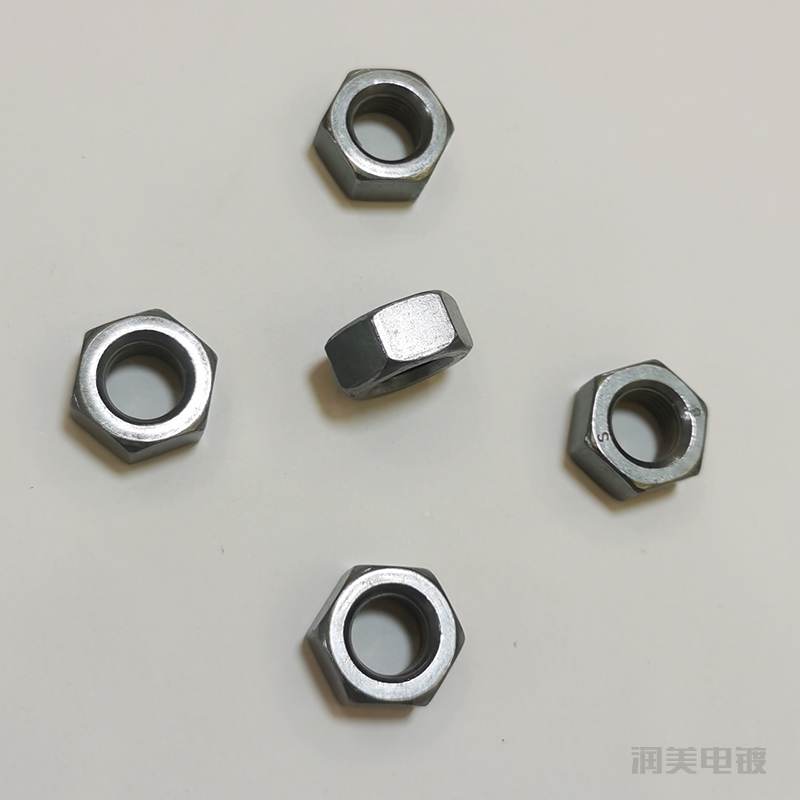

本色鋅鎳合金電鍍是指不經過后續鈍化處理或僅進行無色鈍化處理的鋅鎳合金鍍層，保持了合金本身的銀白色金屬光澤，具有獨特的應用優勢。

二、鋅鎳合金電鍍的發展歷程

鋅鎳合金電鍍技術起源于20世紀70年代，最初是為了滿足航空航天工業對高耐蝕性鍍層的需求而開發的。隨著研究的深入和工藝的成熟，80年代開始在汽車工業中得到應用。90年代以來，隨著環保要求的提高和技術的進步，鋅鎳合金電鍍逐漸在電子、軍工等領域推廣。

進入21世紀后，鋅鎳合金電鍍技術不斷優化，鍍液穩定性提高，工藝控制更加精確，應用范圍進一步擴大。目前，鋅鎳合金電鍍已成為替代鎘鍍層和傳統鍍鋅的重要環保技術。

三、鋅鎳合金電鍍的工藝原理

1. 電化學原理

鋅鎳合金電鍍是基于電沉積原理，在直流電場作用下，鋅離子(Zn²⁺)和鎳離子(Ni²⁺)在陰極(工件)表面共同還原并形成合金鍍層的過程。由于鋅和鎳的標準電極電位不同(Zn²⁺/Zn為-0.763V，Ni²⁺/Ni為-0.257V)，實現共沉積需要特定的絡合劑和工藝條件。

2. 異常共沉積現象

鋅鎳合金電鍍屬于"異常共沉積"體系，即電位較負的金屬(鋅)優先沉積，且沉積速率高于其在溶液中的濃度比例。這種現象與常規合金電鍍的"正常共沉積"不同，是鋅鎳合金電鍍的重要特征。

3. 鍍層形成機制

鋅鎳合金鍍層的形成經歷了以下幾個步驟：

• 金屬離子向陰極表面擴散

• 離子在雙電層中遷移

• 離子在陰極表面放電

• 金屬原子在鍍層表面排列形成合金

四、鋅鎳合金電鍍的工藝流程

完整的本色鋅鎳合金電鍍生產線通常包括以下工序：

1. 前處理工序

• 機械預處理：噴砂、拋光等

• 脫脂：化學脫脂、電解脫脂

• 酸洗：去除氧化皮

• 活化：為電鍍做準備

2. 電鍍工序

• 預鍍：有時需要預鍍銅或鎳

• 鋅鎳合金電鍍：核心工序

• 水洗：多級逆流漂洗

3. 后處理工序

• 鈍化：無色鈍化或微鈍化

• 干燥：熱風干燥或烘干

• 檢測：厚度、成分、耐蝕性等

五、鋅鎳合金電鍍的溶液體系

1. 堿性鋅鎳合金電鍍液

堿性體系是目前應用最廣泛的鋅鎳合金電鍍工藝，典型配方組成：

• 鋅離子來源：氧化鋅或氫氧化鋅(8-12g/L)

• 鎳離子來源：硫酸鎳或氯化鎳(1-3g/L)

• 絡合劑：氫氧化鈉(100-140g/L)

• 添加劑：光亮劑、整平劑等(適量)

• 輔助劑：導電鹽、緩沖劑等

堿性體系特點：

• 分散能力好

• 鍍層均勻

• 操作溫度較高(25-35℃)

• 對設備腐蝕性小

2. 酸性鋅鎳合金電鍍液

酸性體系配方組成：

• 鋅離子：氯化鋅或硫酸鋅(60-100g/L)

• 鎳離子：氯化鎳或硫酸鎳(80-120g/L)

• 導電鹽：氯化銨或氯化鉀(180-220g/L)

• pH調節劑：硼酸或檸檬酸

• 添加劑：適量

酸性體系特點：

• 沉積速度快

• 電流效率高

• 操作溫度較低(20-30℃)

• 對設備腐蝕性強

六、鋅鎳合金鍍層的特性

1. 化學成分

典型鋅鎳合金鍍層的鎳含量在8-15%之間(質量分數)，最佳耐蝕性的鎳含量為12-14%。鍍層中鎳含量的精確控制是保證鍍層性能的關鍵。

2. 晶體結構

鋅鎳合金鍍層具有特殊的晶體結構：

• 低鎳含量(＜10%)：η相(六方密排)

• 中鎳含量(10-20%)：γ相(立方)

• 高鎳含量(＞20%)：α相(固溶體)

3. 物理性能

• 硬度：250-450HV

• 內應力：中等

• 密度：約7.2g/cm³

• 熔點：約700℃

4. 機械性能

• 結合強度：優良

• 延展性：良好

• 耐磨性：優于純鋅鍍層

七、鋅鎳合金電鍍的關鍵控制參數

1. 電流密度

通常控制在1-5A/dm²范圍內，具體取決于：

• 鍍液體系

• 溫度

• 攪拌條件

• 鍍層鎳含量要求

2. 溫度控制

不同體系的最佳溫度范圍：

• 堿性體系：25-35℃

• 酸性體系：20-30℃

溫度影響：

• 金屬沉積速率

• 鍍層鎳含量

• 鍍液穩定性

3. pH值

• 堿性體系：pH＞13

• 酸性體系：pH 4.5-6.0

pH值影響：

• 鍍層質量

• 電流效率

• 添加劑效果

4. 攪拌條件

適當的攪拌可以：

• 提高電流密度上限

• 改善鍍層均勻性

• 防止濃差極化

常用攪拌方式：

• 機械攪拌

• 空氣攪拌

• 鍍液循環

八、鋅鎳合金電鍍的應用領域

1. 汽車工業

• 發動機零部件

• 制動系統

• 緊固件

• 底盤部件

2. 航空航天

• 飛機結構件

• 發動機零件

• 航天器組件

3. 電子電器

• 連接器

• 屏蔽罩

• 電子外殼

4. 軍工裝備

• 武器系統

• 裝甲車輛

• 海軍裝備

5. 其他工業

• 石油化工設備

• 海洋工程

• 電力設施

九、鋅鎳合金電鍍的質量控制

1. 鍍層厚度控制

常用測量方法：

• 磁性測厚儀

• 金相顯微鏡

• X射線熒光法

2. 鍍層成分分析

• 化學分析法

• 能譜分析(EDS)

• X射線衍射(XRD)

3. 耐蝕性測試

• 中性鹽霧試驗

• 循環腐蝕試驗

• 電化學測試

4. 外觀檢驗

• 目視檢查

• 光澤度測量

• 表面缺陷檢測

十、鋅鎳合金電鍍的常見問題及解決方案

1. 鍍層起泡剝落

可能原因：

• 前處理不良

• 電流密度過高

• 鍍液污染

解決方案：

• 加強前處理

• 調整電流密度

• 過濾鍍液

2. 鍍層粗糙

可能原因：

• 鍍液雜質多

• 添加劑不足

• 溫度過高

解決方案：

• 活性炭處理

• 補充添加劑

• 控制溫度

3. 鎳含量不穩定

可能原因：

• 鍍液成分失衡

• pH值波動

• 溫度變化大

解決方案：

• 定期分析調整

• 穩定pH值

• 控制溫度

2025-06-15
