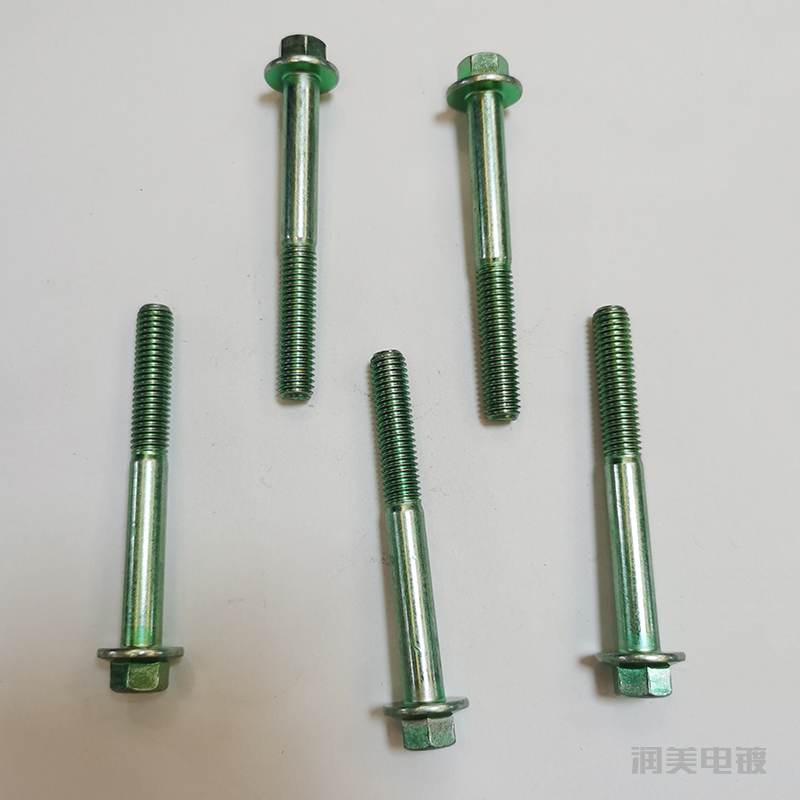

綠色鋅鎳合金電鍍是一種環保型表面處理技術，通過在基材（如鋼鐵）表面沉積鋅鎳合金層（通常含鎳10-15%），再經過特殊鈍化處理形成綠色膜層。以下是綠色鋅鎳合金電鍍關鍵要點：

一、工藝特點

• 環保性：采用無氰電鍍液，減少六價鉻（Cr⁶⁺）的使用，符合RoHS等環保標準。

• 高耐蝕性：鋅鎳合金（尤其含鎳12%左右）的耐蝕性是純鋅鍍層的5-8倍，中性鹽霧測試可達1000小時以上無紅銹。

• 低氫脆性：適合高強度鋼、汽車零部件等對氫脆敏感的場景。

二、工藝流程

1. 前處理：除油、酸洗、活化（確保基材表面清潔）。

2. 電鍍：堿性（pH 12-14）或弱酸性（pH 5-6）鍍液，典型配方：

   • 鋅鹽（如ZnO）、鎳鹽（如NiSO₄）、絡合劑（如檸檬酸鹽）、添加劑（光亮劑、整平劑）。

   • 電流密度1-5 A/dm²，溫度20-40℃。

3. 鈍化：三價鉻（Cr³⁺）鈍化或無鉻鈍化（如鉬酸鹽、硅酸鹽），形成綠色轉化膜。

4. 封閉：可選水性封閉劑增強耐蝕性。

5. 烘干：60-80℃烘干固化。

三、綠色鈍化膜特性

• 顏色：由鈍化液成分（如Cr³⁺/Co²⁺復合體系）調控，呈現軍綠、橄欖綠等。

• 功能：鈍化膜厚度約0.2-1μm，含Cr(OH)₃等化合物，提供自修復能力。

• 耐溫性：部分工藝可耐120℃以上高溫，適合汽車發動機艙部件。

四、應用領域

• 汽車工業：緊固件、剎車管、底盤件（替代鎘鍍層）。

• 航空航天：高強鋼部件（如起落架）。

• 電子電器：連接器、屏蔽殼。

• 海洋環境：橋梁螺栓、海上平臺設備。

五、常見問題與解決

• 顏色不均：檢查pH、電流分布或鈍化液老化。

• 膜層脫落：前處理不良或鈍化后水洗不徹底。

• 耐蝕性下降：優化鈍化時間或封閉工藝。

2025-06-15
